L’installation de la fibre optique est devenue essentielle pour assurer une connexion internet rapide et fiable, aussi bien pour les particuliers que pour les entreprises. Lors de la mise en place d’un réseau, une question récurrente concerne le choix du diamètre de la gaine permettant de faire passer le câble de fibre optique. En effet, cette gaine joue un rôle primordial en protégeant le câble des agressions extérieures et en facilitant son passage, notamment dans les infrastructures souterraines ou murales.

L’importance de choisir le bon diamètre de gaine

La gaine de protection est un élément indispensable dans l’installation de la fibre optique. Elle a pour but de :

  • Protéger le câble de fibre optique contre les agressions physiques, l’humidité, les rongeurs et autres risques extérieurs.
  • Faciliter le passage du câble à travers les murs, les cloisons ou les conduits souterrains.
  • Respecter les normes en vigueur, notamment celles imposées par les fournisseurs d’accès et les collectivités.

Un mauvais choix de diamètre peut rendre l’installation plus complexe, voire impossible, si le câble ne passe pas correctement ou si la gaine est trop étroite pour permettre le tirage sans endommager la fibre.

Quels diamètres de gaines utiliser pour la fibre optique ?

Le choix du diamètre de la gaine dépend de plusieurs facteurs, notamment le type d’installation (aérienne, enterrée, en apparent ou en encastré) et le type de fibre utilisée. Voici les recommandations générales :

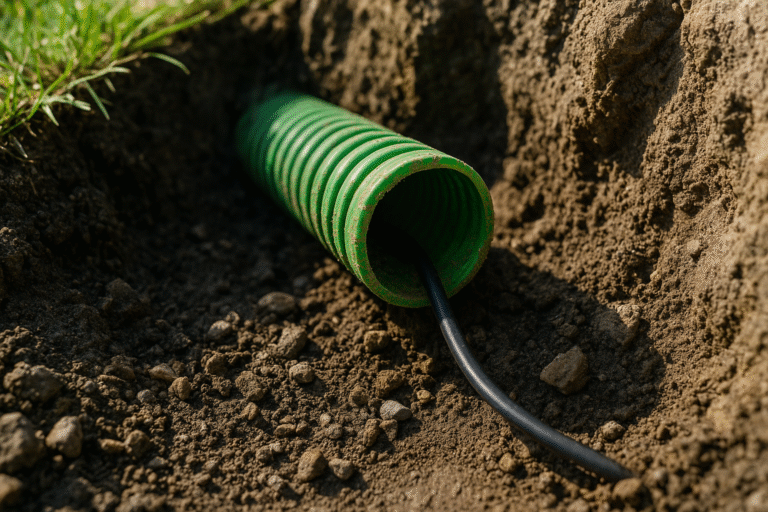

Installation en extérieur (gaines enterrées)

Pour une installation en extérieur, notamment en souterrain, les normes imposent généralement l’utilisation d’une gaine TPC (Tube de Protection des Câbles) de diamètre 40 mm. Ce diamètre est suffisant pour permettre le passage du câble de fibre optique tout en offrant une bonne protection mécanique.

Dans certaines configurations spécifiques, notamment en présence de plusieurs câbles (électricité, télécom), on peut opter pour des gaines de 50 mm afin d’assurer une meilleure accessibilité en cas de maintenance future.

Bonnes pratiques :

  • Privilégier des gaines de couleur rouge pour l’identification des réseaux télécoms.
  • Utiliser une gaine annelée pour plus de flexibilité et de résistance aux contraintes mécaniques.
  • Prévoir un regard de tirage tous les 30 à 50 mètres pour faciliter le passage du câble.

Installation en intérieur (passage mural ou apparent)

En intérieur, les gaines sont généralement plus discrètes et adaptées aux passages muraux ou en plinthe. Les diamètres recommandés varient entre 16 mm et 25 mm, en fonction du type de câble et de la facilité de passage.

  • Gaine de 16 mm : adaptée pour un câble de fibre optique unique, notamment lorsqu’il est souple et de faible diamètre.
  • Gaine de 20-25 mm : préférable pour faciliter le passage, surtout en présence de courbures importantes.

Conseil d’installation :

  • Éviter les angles trop serrés qui pourraient endommager la fibre optique ou compliquer son passage.
  • Utiliser des gaines ICTA (Isolant Cintrable Transversalement Annelé) pour plus de flexibilité.

Normes et réglementations à respecter

L’installation de la fibre optique en France est encadrée par plusieurs normes et recommandations techniques. Voici les principales :

  • NF C 15-100 : cette norme impose des règles pour les installations électriques et télécoms dans les bâtiments neufs ou rénovés. Elle recommande notamment l’utilisation de gaines ICTA pour le passage des câbles de communication.
  • Guide ARCEP pour les réseaux de fibre optique : l’Autorité de Régulation des Communications Électroniques et des Postes (ARCEP) préconise l’usage de gaines adaptées aux réseaux de télécommunication pour garantir la pérennité des installations.
  • Recommandations des opérateurs : chaque fournisseur d’accès internet (Orange, SFR, Free, Bouygues) peut avoir ses propres exigences en termes de diamètre et de type de gaine. Il est donc conseillé de se renseigner en amont.

Erreurs à éviter lors de l’installation des gaines

Une mauvaise installation peut engendrer des coûts supplémentaires et des complications techniques. Voici quelques erreurs courantes à éviter :

Opter pour une gaine trop étroite

Un diamètre trop petit risque de compliquer le tirage du câble, voire de l’endommager. Il est toujours préférable de prévoir une marge pour faciliter le passage et d’éventuelles interventions futures.

Installer des coudes trop serrés

Les câbles de fibre optique sont sensibles aux courbures excessives, qui peuvent entraîner des pertes de signal. Il est recommandé de respecter un rayon de courbure d’au moins 10 fois le diamètre du câble.

Négliger l’étanchéité des gaines en extérieur

Dans les installations souterraines, une gaine mal protégée peut accumuler de l’eau, ce qui peut endommager la fibre optique à long terme. Il est important de bien sceller les extrémités pour éviter l’infiltration d’humidité.

Ce qu’il faut retenir

Le choix du diamètre de la gaine dépend de l’environnement d’installation :

Respectez les normes en vigueur et assurez-vous de suivre les recommandations des opérateurs télécoms.

  • Pour une installation en extérieur (enterrée) : privilégiez une gaine TPC de 40 mm à 50 mm.
  • Pour une installation en intérieur (mural ou apparent) : une gaine ICTA de 16 mm à 25 mm est recommandée.
